toubleshooting tips and tricks

[x13r_kit_0]

TS pabasa mode nga po dito,tnx.

[BANNEDMemberAccount]

i mean c1 ng monitor at tv

TS pabasa mode nga po dito,tnx.

syempre naman welcome lahat

[ultrasonic™]

@ts pasensya na kay ultra. wag mo akong igaya syo at nananahimik ako.
ano sa tingin mo ginawa mo? di ba pangha-hijack yan.. putek!

jokz lang sis  coolet   ang dali  mu  tlgang  magtampo  nag-away  na  nmn  siguro  kayo  ni manay 7

@sir ultra,pano nama idischarge ang c1? mas malakas ata yun at mas dilikado idischarge

c1/primary/main caps ?
na explained ko na yata sa page one may image pa nga... pili ka lang sa tatlo kng saan ang gagamitin mung pangdischarge

[taqui]

madalas ko gamitin pang discharge ay transformer at soldiering iron..

[BANNEDMemberAccount]

kapag mataas ang b+, flyback na ba ang papalitan? o check mona around flyback ano ang madalas sira kapag mataas ang b+ at 115v ba ang normal?

[sirjon]

defende sa unit at anung sira

simulan ko na
simulan ko sa no power units

bakit kaya nag eestored nang voltahe ang primary caps  lalot kong "no power" ang unit ? nangangagat tuloy. nakakagulat kahit naka-unplug nat may kuryente pa rin

sagot: dahil di nakasaturate/nakaoscillate ang power regulator. di ko gumana kayat di siya nagsilbing load ng primary supply. in short wlng load consumer nangyari

note: pagganitong scenario dapat wag basta basta magresolder sa board baka lalong lumala ang problema. kaboom ang mangyayari..

tips on how to discharge

tatlo lang ang alam ko

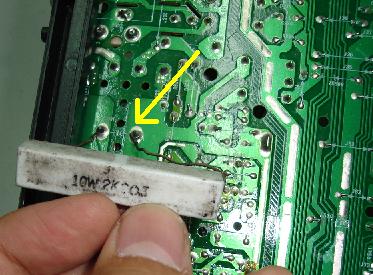

1. pwedeng gumamit nang bleeder resistor, i-shunt/parallel  lang sa terminal nang main E.caps, para tuluyang magdischarge gaya nito.



2. pwedeng gumamit nang soldering iron, shunt mu din sa terminal nang caps. gaya nito

@sis ________ i 4got ko na, pahiram ulit nang pics

3. pwedeng gumamit ng mga transformer. pwede na yung step transfo na 110V out

4. short using metallic tools gaya nang long nose plier.
ito ang wag na wag  nyung gagawin dahil minsan nakakasira yan ng pcb layout sa lakas nang pagsabog. makakasira ka pa nang ibang mga electronic parts kng mamalasin
at isa  pa pa nga  pala.. magugulat ka na  makakagulat ka pa  nang ibang tao kaya  bad moves

pili na lang kayo saan  kayo comportable

Alam mo ang the best, dapat me service bulb ka, (philips 40watts/220volts rating, yung ordinary bulb ang gamit ko). Kapag me charge pa yung primary supply filter cap (yung pinakamalaking e-cap na galing main rectifier section), mataas eto at pag hindi na-discharged,pwedeng manira ng regulator ic pag nagkadikit ang mga pins.
1). Hinangan ng wires yung dalawang connecting terminals ng bulb (alam nyo siguro ibig kong sabihin, hirap i-describe eh).
2) Idikit dun sa magkabilang paa ng filter cap at mavi-visualize nyong iilaw ito temporarily. Pag wala ng ilaw, it means empty na yung filter cap. To make sure, voltage check via tester (kung duda ka na me voltage pang naiwan sa ecap).

[sirjon]

kapag mataas ang b+, flyback na ba ang papalitan? o check mona around flyback ano ang madalas sira kapag mataas ang b+ at 115v ba ang normal?

Alam ko HOT muna ang sisirain, kasi mataas ang current demand nito. Pero gaya sa mga old models na 120v lang (yung di pa auto-volt) pag nasaksak sa 220volts, inaabot ang picture tube... kaya nga nadesigned yung crt protect circuit. (OVP circuit sa mga sony models)

[sirjon]

1) Sa repair, mahalaga na me idea ng block diagram ...yung pinaka flowchart ng isang unit and know first w/c block o section possible me problem. Example, no sound, eh di syempre, sa audio section
2) Start from 'out going in' start w/ the speaker, then sa amp, then papunta sa source ng signal (pre-amp marahil o sound if section)
3) Tama, don't make too much depended sa diagram. Pero importante ito sa 'beginners' para ma orient nyo sarili nyo sa mga individual parts and their functions. Sa mga datan na sa repair gaya ni Kagawad, kahit nakapikit kabisado na yung buong board...he he he

[RhUNhA]

basa mode

[pete]

kapag mataas ang b+, flyback na ba ang papalitan? o check mona around flyback ano ang madalas sira kapag mataas ang b+ at 115v ba ang normal?

power supply, zener diode sa secondary madalas r2m r2ky, capacitor

115v ba ang normal? hindi po lahat ng unit ay 115....... check nyo po ang SE090~ se135 basta series yan po ang tamang B+ kong wala naman check nyo po regulator may mga fix B+ po yan kagaya ng str30115 dapat 115 talaga sya.

[NORTH LUZON]

Sa mga pogi na sa repair gaya ni Kagawad, kahit nakapikit kabisado na yung buong board

patay tayo jan master hehehehe

on topic;
kung nasa home service tayo at walang magamit na pangdischarge sa main ecap ay ppwde na ung mismong ac plug ng unit na ginagawa mo (depende nga lang sa design ng primary ckt)
or baon ka nalang ng 1k 1half watt na resistor at iparallel na sa mismong ecap habang voltage check ka at alisin na pag ok na ung unit.

dagdag ko lang para sa mga newbies
dapat bago ang soldering tip nyo para iwas tamper ang ckt board
gumamit din ng desoldering pump
wag magtxt pag trobolshot ka
iwas hangover para matapos agad

[BANNEDMemberAccount]

post by sirhon
1) Sa repair, mahalaga na me idea ng block diagram ...yung pinaka flowchart ng isang unit and know first w/c block o section possible me problem. Example, no sound, eh di syempre, sa audio section

ito maganda ito talaga i-discuss ng mga master.

ito naman ano ang makikitang syntoms kapag may sira sa mga ito, maganda id
-vertical section = kapag may sira dito posible na nde mag-on ang unit o may isang guhit
     horizontal sa screen. (master answer ? )
- horizontal section = may kulay itim sa screen left&right (master answer ? )
- tuner section =nde makuha ang ibang channel o affected rin ang sound (master answer ?)
- jungle IC sa tv = ito maraming kinocontrol (master answer ?)
-syempre najan rin mga regulator, primary power, secondary power, preamp

ano pa bang mga section (master answer ?)

[ultrasonic™]

Alam mo ang the best, dapat me service bulb ka, (philips 40watts/220volts rating, yung ordinary bulb ang gamit ko). Kapag me charge pa yung primary supply filter cap (yung pinakamalaking e-cap na galing main rectifier section), mataas eto at pag hindi na-discharged,pwedeng manira ng regulator ic pag nagkadikit ang mga pins.
1). Hinangan ng wires yung dalawang connecting terminals ng bulb (alam nyo siguro ibig kong sabihin, hirap i-describe eh).
2) Idikit dun sa magkabilang paa ng filter cap at mavi-visualize nyong iilaw ito temporarily. Pag wala ng ilaw, it means empty na yung filter cap. To make sure, voltage check via tester (kung duda ka na me voltage pang naiwan sa ecap).

waaa... di ko pala  naisali ang incandescent bulb  yan pa naman ang pinaka effective
+1 for sis sirjon

kapag mataas ang b+, flyback na ba ang papalitan? o check mona around flyback

naku wag magdeklara  agad  ng giyera  ah esteh  sira  hanggat  di  pa nasusuyod ang lahat lahat na pwede dahilan  ng pataas ng B+...

gaya  nito....  bat  pagdidiskitahan ang FBT kong mismung sa PSU out  palang mataas na B+ mu

be aware lagi sa desenyo ng TV. meron ding normal na mataas ang B+ sa PSU in a stanby mode & bababa lng during oscillation mode... kong familiar sa Samsung bio-vison chassis K1.  yun ang isang example...

kapag mataas ang b+, flyback na ba ang papalitan? o check mona around flyback ano ang madalas sira kapag mataas ang b+ at 115v ba ang normal?

iba iba ang exact B+ ng unit kayat aware lagi...
just follow sis pete advice to identify the B+ out ng PSU

[taqui]

ung sharp na ang regulator ay D1884 mataas dn b+ pg nka standby, mga 150v, pg ng osc na mga 115-120v nalang.

[ultrasonic™]

ung sharp na ang regulator ay D1884 mataas dn b+ pg nka standby, mga 150v, pg ng osc na mga 115-120v nalang.

isa  din yang  valeo series

post by sirhon
1) Sa repair, mahalaga na me idea ng block diagram ...yung pinaka flowchart ng isang unit and know first w/c block o section possible me problem. Example, no sound, eh di syempre, sa audio section

ito maganda ito talaga i-discuss ng mga master.

ito naman ano ang makikitang syntoms kapag may sira sa mga ito, maganda id
-vertical section = kapag may sira dito posible na nde mag-on ang unit o may isang guhit

tama sa mga bagong modelo ngayon kasali na ang vert. sect sa protection circuit kong wlang proper vert. pulse o nag stop ang vertical deflection na papasok sa jungle o minsan sa system con defende sa tv unit design ay power failure na  agad.
kasali  din  jan vert. overcurrent.

tungkol  nmn sa nabanggit ni sis redsonja
 yan ang isa  mga pinakacommon na may problema sa vertcal section
one horizontal line in the crt faceplate


it will shows na 100% di nagwowork ang vert. section to expand the image

meron ding horizontal foldover problem kayat suyod agad sa section natu.. ecaps, resistor, supply & etc..


ito nmn ang samples na horizontal half-screen problem o minsan both yan sa itaas at ibaba



for horizontal linearity problem..
wala  akng picx naubos na ang sira  dito...
visualized  nyu  nlng.. bastat  maraming guhit guhit na straight  ha  di  pahalang  ng  di  maging retrace line

     horizontal sa screen. (master answer ? )
- horizontal section = may kulay itim sa screen left&right (master answer ? )

yan ang isa sa pinakacommon sa horizontal display problem.

ito baka makatulong. sintomas ng mga horizontal sect. problem

[ultrasonic™]

@sis red sonja  balikan  ko lng  to  ha...
sa susunod  nlng ang remaining questions

[NORTH LUZON]

tricks naman kung color problem
pag walang kulay ang unit dapat sure ka sa modelo ng tv mo
baka ndi NTSC 3.58mhz ang color system at baklas dun baklas dito ang gagawin mo. kahit isang bayong ng components ang palitan mo eh sure wala talaga yang kulay unless na modify mo ung color ckt. check din ung color control at look mo sa menu bar baka nakazero ang color adjustment dahil corrupted ang eeprom mo.

[taqui]

paano ung hindi na ma adjust ang color? na aadjust ang value display peru ung kulay hndi ngbabago?

[Disabled]

pa subscribe po nang matuto sa pagrerepair ng tv

[sirjon]

Ayan ha, ano pa hahanapin nyo, complete w/ actual pictures.

Dun sa 'color problem', medyo madalang mangyari pero pag naka encounter ka, most of the time 'mahirap' talaga ang trouble (bangongot) pero tama ang procedures ni kagawad.
